概述 >>
三相電流互感器也叫三合一互感器作為交流電流信號采集元件，一般可與多回路電流監控裝置（AMC16）、PZ300、塑殼斷路器等產品配套使用，節約了安裝空間、減少了接線的煩瑣，方便用戶的使用，有效的降低了成本。下面以LOH-0.66/ZF-20系列為例,介紹三相電流互感器的功能和技術參數。
型號說明 >>
LOH-0.66/ZF-20 □
LOH——企業型號
0.66——額定電壓（kV）
ZF——組合式
20——穿心孔尺寸
□——額定電流比

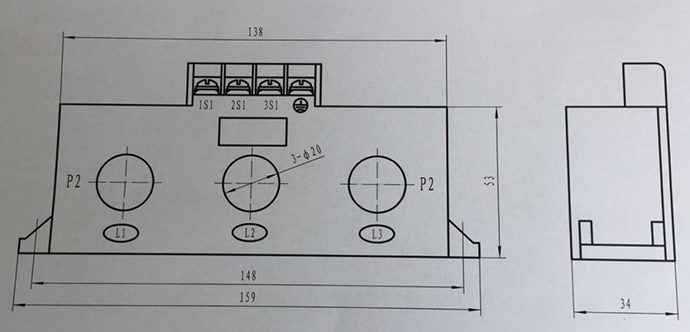

規格尺寸 >>
|
規格\尺寸
|
外形尺寸
|
穿孔尺寸
|
單位
|
ZF-20
|
W |
H |
D |
a |
e |
Φ
|
M |
N |
| 138 |
53 |
34 |
|
|
20 |
148 |
|
LOH-0.66/Z系列三相電流互感器外殼采用阻燃、耐溫140℃的進口聚碳酸酯注塑成形，外殼之間固定采用超音波焊接。鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，質量輕，準確度高，容量大。
符合標準 >>
產品符合國標GB1208-2006
技術指標 >>
1、計量CT一次電流5-250A，二次電流5A，1A，0.02A，0.05A
2、額定工作電壓AC0.66kV（等效AC0.69kV，GB/T156-2007）
3、額定頻率50-60Hz
4、 環境溫度-30℃~+70℃，耐溫120℃
5、海拔高度≤3000m
6、工頻耐壓3000V/1min 50Hz
7、用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所
選型說明 >>
1）根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。
2）工作電流長期不超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1h；
3）根據被測電流大小，選定額定電流比，一般選用比被測電流大2/3左右的額定電流；
4）產品極性表示為：一次接線標志P1、P2，相應二次接線標志S1、S2；S1表示P1的同名端，S2表示P2的同名端；
5） 測量儀表接于S1、S2端上，此時所接回路的總負荷不應超過互感器的額定負荷，當安裝儀表位置與電流互感器相距甚遠或回路負載較大時，應優先選用二次電流為1A的規格；
范例： >>
型 號： LOH-0.66/ZF-20
電流變比： 100A/5A
準 確 級： 1級
額定負荷： 2.5VA
穿心匝數： 1匝 |
]
